BOBINA LINK IGN1A ALTA POTENCIA

Bobina Inductiva de Alta Potencia con modulo incorporado.

*Produce 103 mJ por chispa, con una duración de chispa más larga (2.9 ms) de lo que verías con una descarga capacitiva.
*Modulo incorporado con disipador de calor externo
*Requiere extremos/ fundas de cables de bujía tipo HEI.  Compatible con la mayoría de las marcas de cables de alta tensión

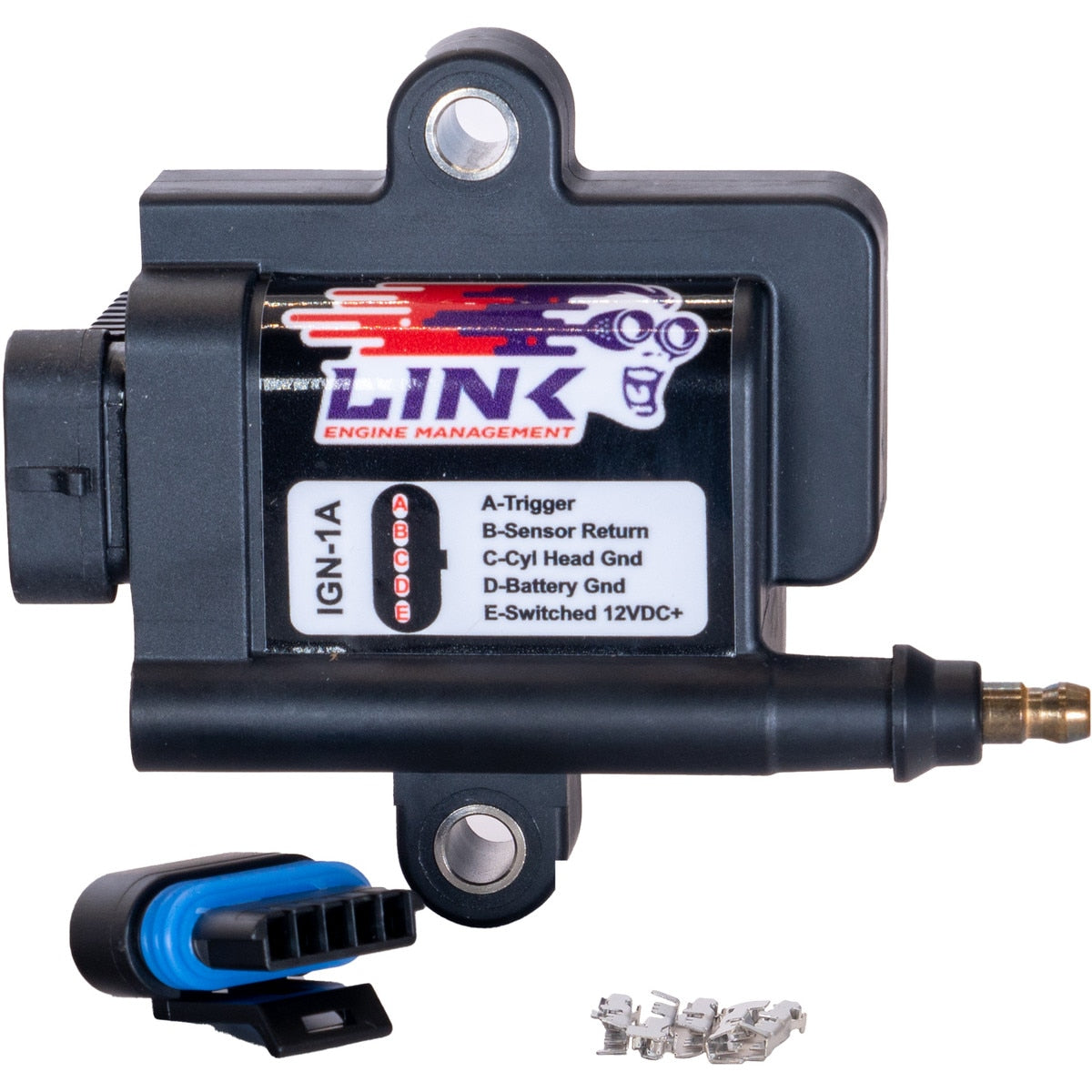

Contenido de la caja
1 x Bobina Inteligente IGN1A

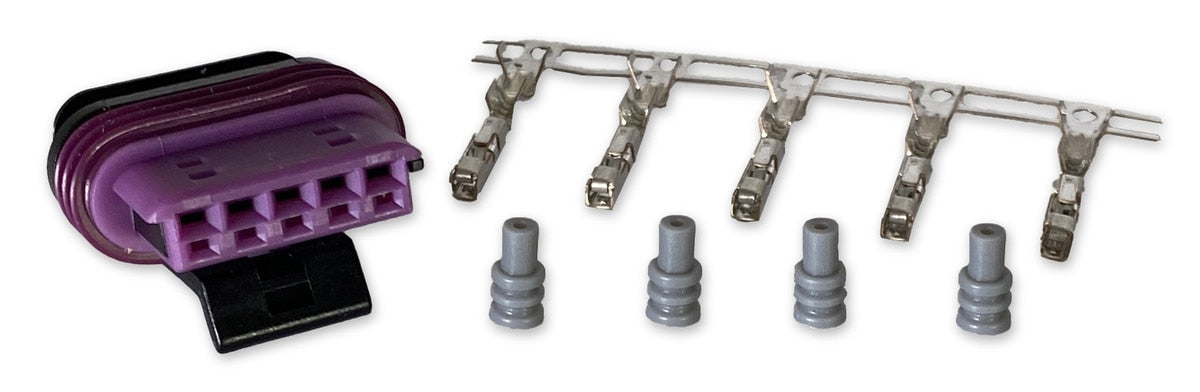

1 x Kit de Conector con pines por cada bobina

DATA :

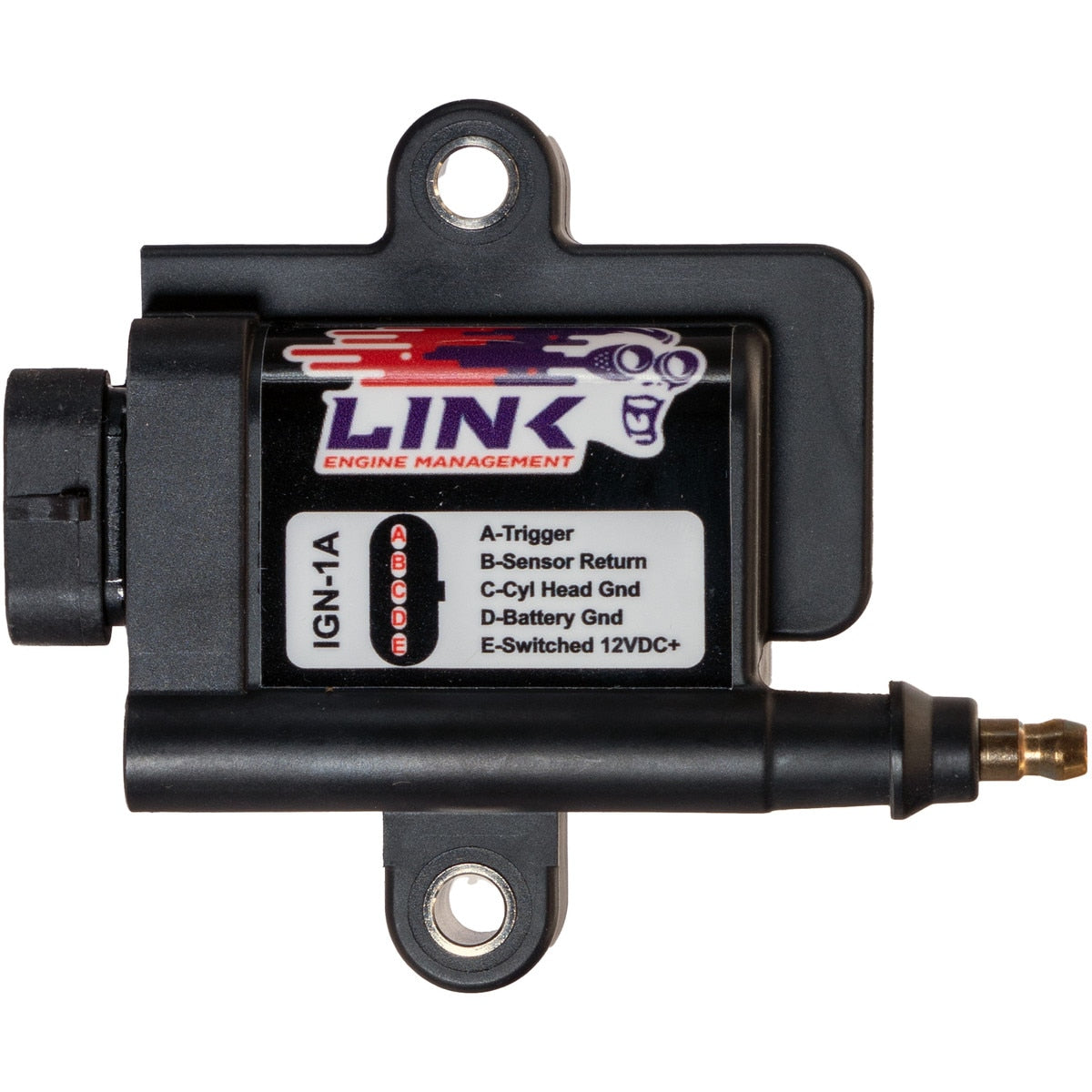

Distribución de pines del conector:
A – Señal de encendido desde la ECU
B – Tierra lógica, conectar a la tierra de la ECU
C – Tierra del cable de chispa, conectar a la culata
D – Tierra de alimentación, conectar al negativo de la batería
E – Alimentación de 12 voltios

* El tiempo de saturación de la bobina comienza cuando se aplica una señal de 5 voltios al pin A y la bobina se activa cuando el voltaje cae a cero.  La señal es similar a una bobina LSx, aunque necesita un poco más de corriente para activarse.

Especificaciones de Smart Coil:

*Tensión de salida mínima (sin carga, en el tiempo de encendido recomendado): 40,000 voltios
* Tensión de salida máxima: hasta 81,000 voltios (+/- 10%)
* Energía de salida: 103 mJ
* Duración de la chispa: 2.9 ms
* Resistencia primaria: 0.5 ohmios (no medible directamente)
* Inductancia primaria: 4.8 mH (no medible directamente)
* Resistencia secundaria: 8,500 ohmios
* Inductancia secundaria: 22.5 H
* Relación de vueltas: 71.1
* Corriente máxima: 19 amperios
* Voltaje máximo de la batería: 17 voltios
* Tiempo de permanencia nominal: 3.0 ms  Un tiempo de permanencia o ciclo de trabajo excesivo puede causar un derretimiento.  Como con cualquier bobina de carrera, el fabricante no proporciona garantía.
