(Solo importación)
MAYOR INFO (INGLES): LINK!

CAPAZ DE CONTROLAR MODELOS DE INYECCION DIRECTA TAMBIEN.

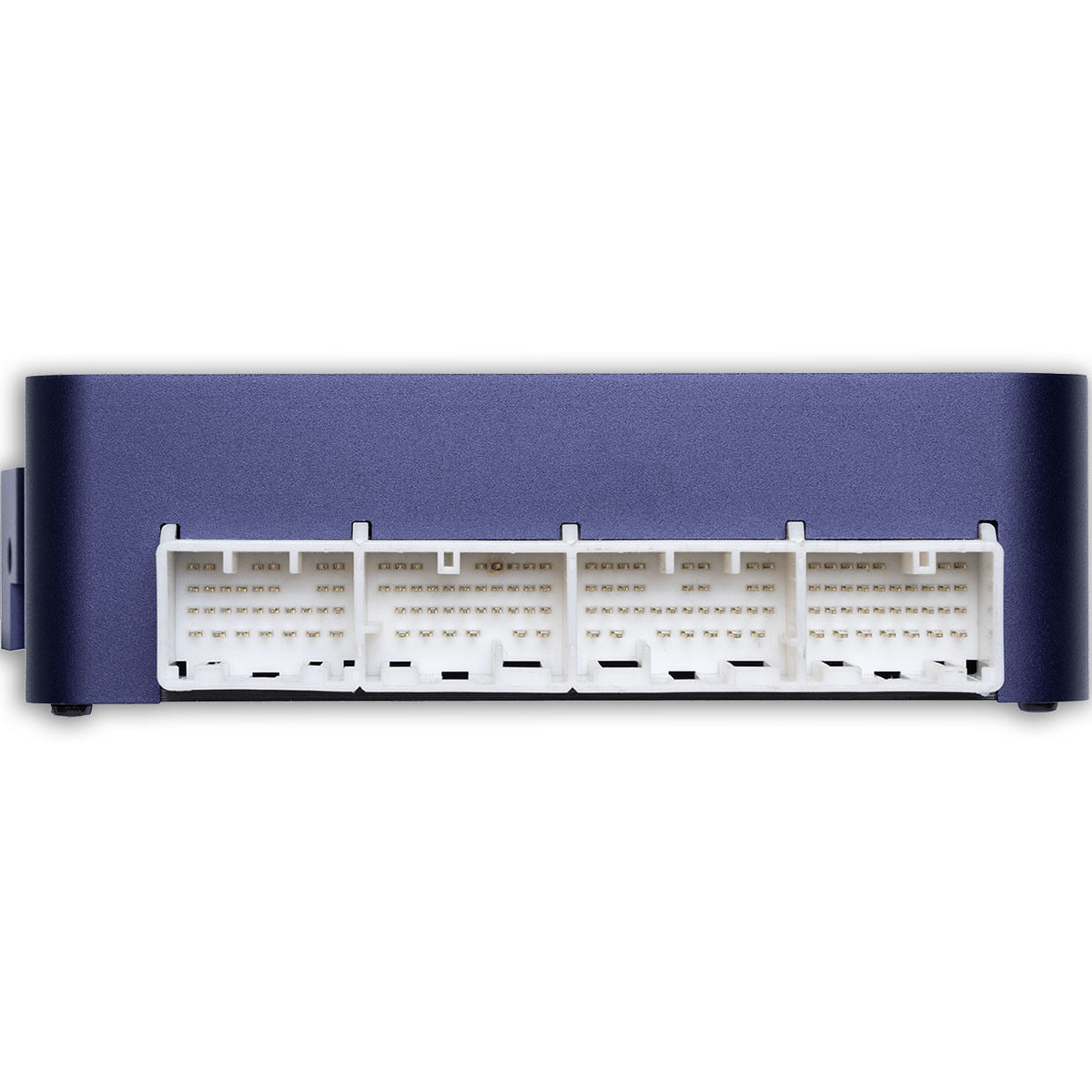

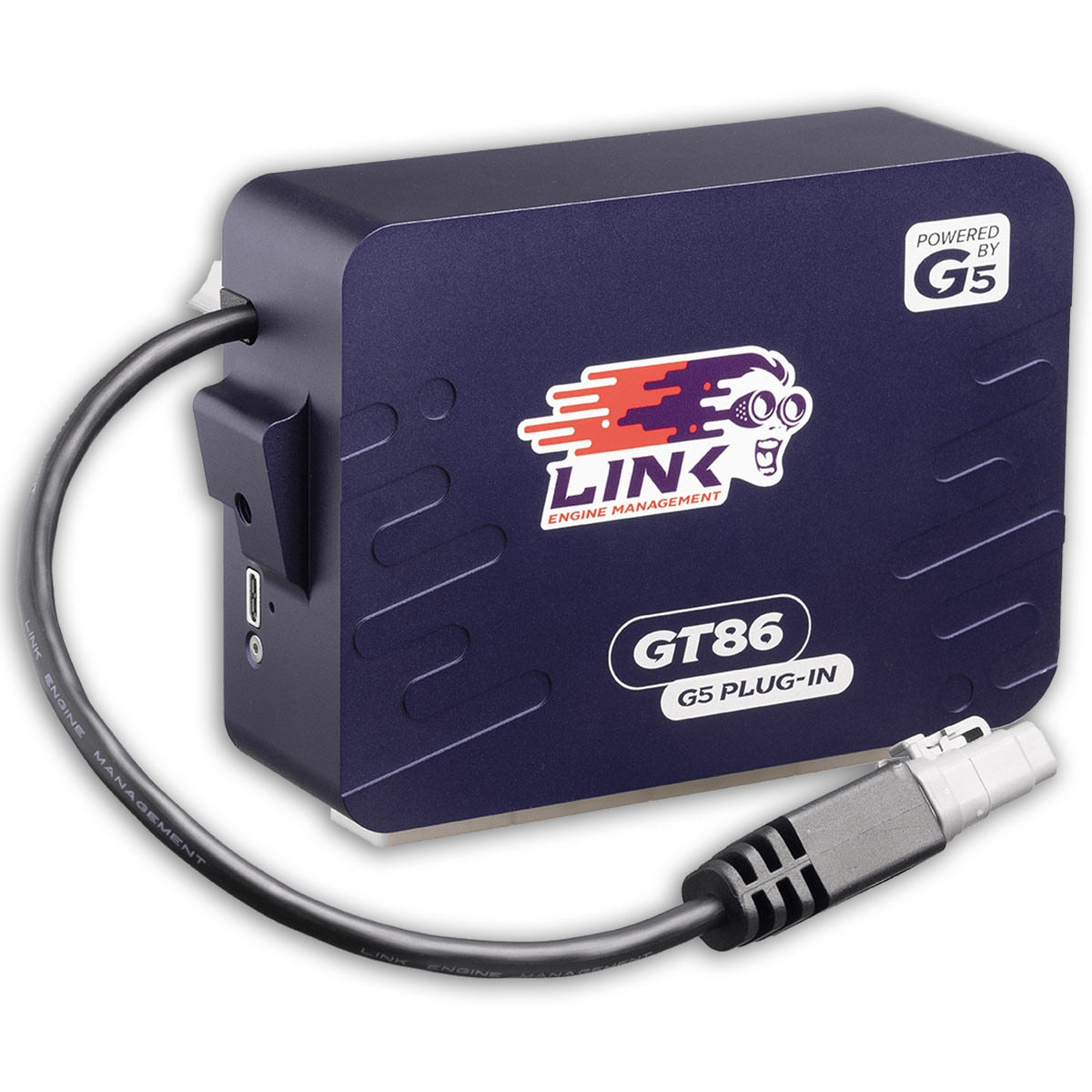

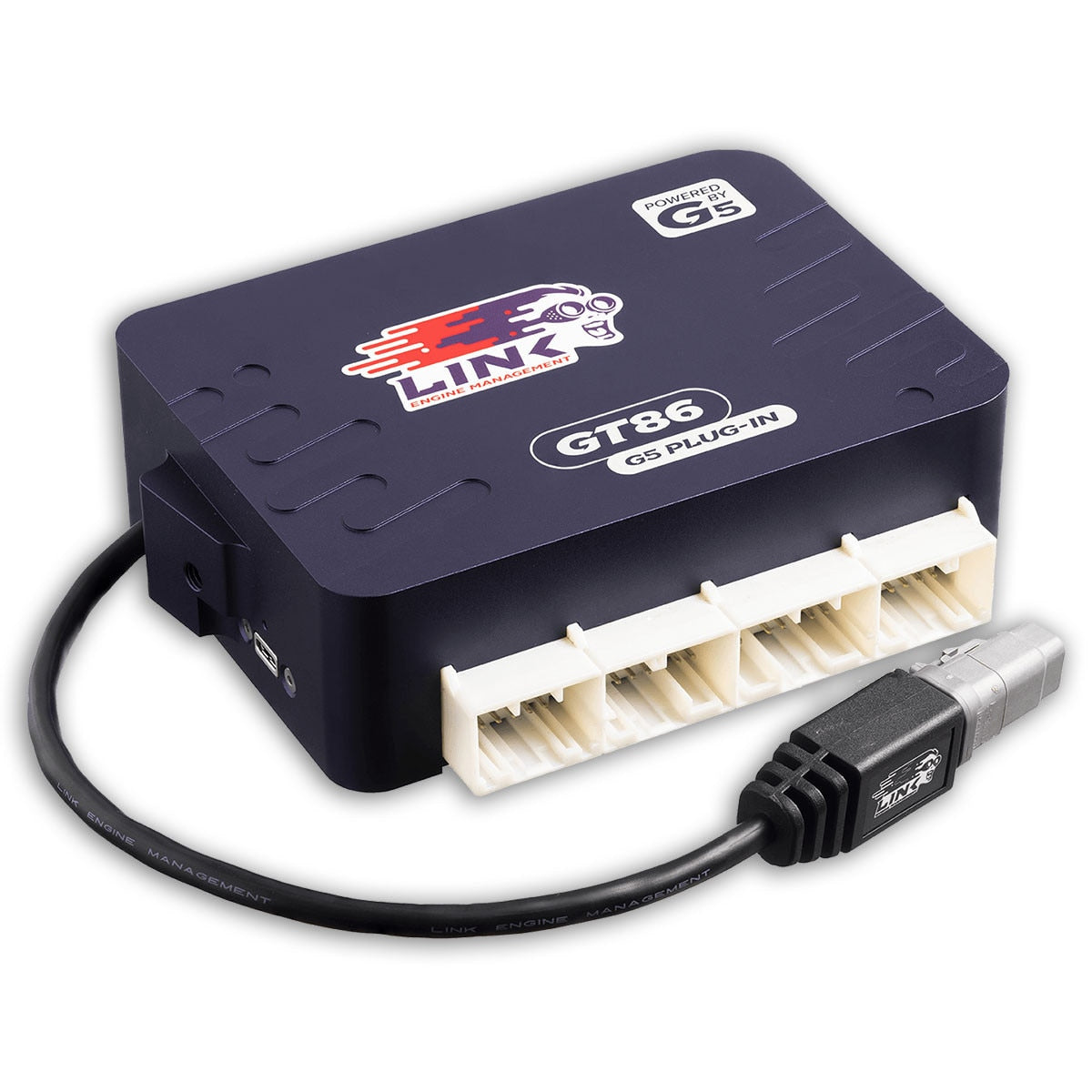

La ECU GT86 G5 Plug-in es una ecu plug and play de reemplazo directo de la ecu de fábrica  y se conecta directamente en el cableado original, sin adaptadores y viene con un mapa precargado que hará super fácil su configuración inicial. La ECU GT86 G5 Plug-in lleva el mismo potente microcontrolador y  firmware de la ecu G5 Voodoo Pro.

Diseñada para el motor 2.0 L 4U-GSE/FA20 H4.

***  Compatible con transmisiones manuales y automáticas. ***

Modelos compatibles:

Toyota 86, ZN6, 2012 - 2021
Toyota GT86, ZN6, 2012-2021
Subaru BRZ, ZC6, 2012-2020
Scion FR-S 2013-2016

En la caja:

G5-GT86 Plugin ECU
Cable de conexión USB-C

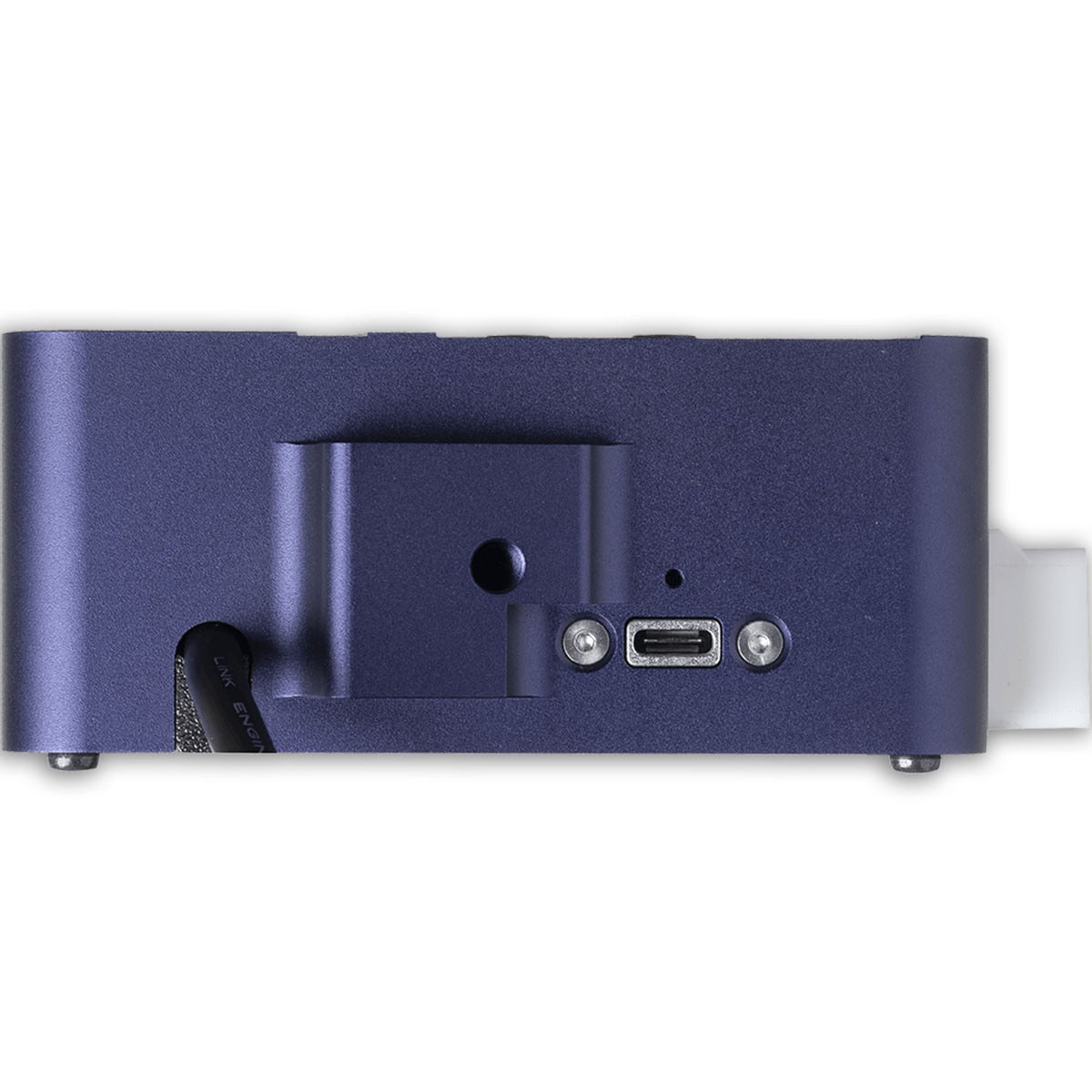

Cable de extensión USB-C con bloqueo para facilitar el acceso al tuning
2 tornillos M6 para el montaje de la ECU en el soporte OEM
Cable de conexión CAN DTM4 (preinstalado en la caja)

Nota:

2017 + modelos tienen algunas diferencias a los coches anteriores y no servira el mapa precargado y el las conexiones del hardware estándar de la ecu .

*** Los motores 2017+ tienen un sensor de cigüeñal de efecto Hall en lugar de Reluctor, por lo que es necesario cambiar el tipo de disparador 1 de 'Reluctor' a 'Óptico/Hall' y ajustar el Pull-up del Trigger 1 a ON. ***
*** Motores 2017 + tienen un sensor de presión de combustible DI diferente que los modelos anteriores, este sensor tiene 4 pines en lugar de 3 y requiere una resistencia de 8,2 kohmios pullup para ser cableado entre C7 (An Volt 4) y 5v, la fuente de presión de combustible DI cambiado de An Volt 3 a An Volt 4 y la calibración de presión cambiado a 0kPa a 4,06V y 30000Kpa a 0,46V. ***

Detalles especiales de esta ecu:

*Integración completa de bus CAN OEM
*Control de transmisiones manuales y automáticas
*Caja de aluminio CNC
*Se monta en la ubicación  de fabrica
*Incluye un cable de extensión USB-C con bloqueo para facilitar el seting.
*Viene con un cable de alimentación DTM4 CAN integrado
*Control total de fábrica del acelerador electronico (DBW)
*Control completo de VVT-i

*El GT86 plug-in no soporta sensores de banda ancha de fábrica.

Expansión:
Connector 1:
1: +14V Out
2: AUX 15
3: AUX 16
4: DI 11
5: DI 10
6: DI 9
7: +5V Out
8: GND
Expansion Connector 2:
1: +14V Out
2: Not Connected
3: AN Volt 12
4: AN Volt 11*
5: AN Volt 6*
6: AN Temp 4*
7: +5V Out
8: GND

Detalles Generales :

º La ecu posee su propio sistema de detección de fallos , posee su propio scanner en el software y códigos de falla(DTC) igual que una ecu original para hacer rápidamente revisiones de fallos
º Corrección BAROMETRICA INTERNA Y EN TIEMPO REAL
º Entrada para sensores Flexfuel directamente sin modulos externos.
º Control de motores de 4 tiempos , 2 tiempos y odd fire .
º Orden de encendido configurable , TDC configurable para motores odd fire
° Mapeo : SPEED DENSITY (MAPA por eficiencia volumétrica (VE)) o Alpha -N (TPS)
° Controla motores de 1 a 12 cilindros por distribuidor / hasta 8 secuenciales o 12 cilindros en chispa perdida.
° Control de presión de turbo por Closed loop o DUTY CYCLE PRECISO (3 TABLAS , 3 PRESIONES DISTINTAS)(Open Loop o closed loop con compensación de voltaje , con correcciones por Temp de aire , agua , por marcha)
° Largador con su propia función completamente configurable
° Comunicación por USB , software G5 DE ULTIMA GENERACION . LINK DEL SOFTWARE
° Protección eléctrica en todas sus salidas y entradas.

ENTRADAS:

Datos de entradas Analogas :

• Cada canal es independientemente configurable con las configuraciones preestablecidas en el programa o con tablas personalizadas .
• Entrada para Wide-band O2 (A través de un controlador externo Ej: AEM 30-0300)

• Señal de posición de la mariposa (TPS)
• Señal de presión ( MAP externo, BAP, combustible, aceite)
• Sensor de presión barométrica incluido
• Sensores del tipo Flujometro
• Temperatura (Agua, Aire, Uso general)
• Detección de marcha a través de una entrada análoga , CAN o CALCULADO RPM/Velocidad

Entradas Digitales

• • Cada canal se puede configurar de forma independiente con resistencias pull-up (INTERNAS ACTIVABLES O DESACTIVABLES) .
  • Todas las entradas digitales son capaces de leer señales de hasta 10 kHz
  • Medicion de Duty cycle para todas las entradas
  • Velocidad de Turbo
  • Sensor de Ethanol (FLEX-FUEL)
  • Detección de velocidad de rueda
  • Control de Antirrobo (Inmovilizador) a través de una entrada digital o  comunicación CAN o ambos.

SALIDAS:

OPCIONES DE USO PARA LAS SALIDAS AUXILIARES:

• Cada salida es configurable por separado
• Salidas de ignicion e inyectores sin uso pueden ser usadas como salidas auxiliares
• Salidas de uso general por negativo o PWM

• Control de bomba de combustible ON/OFF (Hasta 3 bombas activadas en diferentes puntos de rpm y uso de inyector) o por control de DUTY (ciclo cerrado con compensacion por uso de inyectores )
  *** Permite el uso calculado para poder usar mapas de activacion de bomba de metanol ***

• Control de Electroventilador
• Control del Embrague del aire acondicionado
• Control del ventilador del aire acondicionado
• Control de los spray del intercooler (Mitsubishi , Subaru , Etc..)
• Salida para Tacometro
• Salida para velocímetros digitales
• Check Engine Light
• Solenoides de purga
• Calefactor del sensor de oxigeno
• Vtec o NEO VVL control
• Solenoides de VVT
• ECU Hold Power Control
• LUZ de cambio (Shift Light)
• Control de motor de partida (Star-Stop , Normal , inmovilizador)

Funciones avanzadas:

Procesamiento matemático programable:

• Ocho canales matemáticos controlables individualmente con hasta cuatro parámetros en cada uno.
• Los canales matemáticos se pueden utilizar como ejes de las tablas y con entradas digitales o analógicas.

Control de presión de turbo:

• Corrección por temperatura del motor
• Corrección por IAT

• Corrección por MARCHA
• HASTA 3 TABLAS INTERCAMBIABLES , Se puede configurar con un potenciómetro o se pueden hacer intercambiar con los canales matemáticos y dejar hasta 3 variables para que cambie o no de mapa.

Motor-Sport

• Control de botón de largador
• Control de Anti-lag
• Control de válvulas VVT
• Control de cambios de marcha por switch O CELDA DE CARGA
• Tablas totalmente configurables .

(En ingles)

Anti-Lag System

• Dual 3D Fuel enrichment, Ignition cut and Ignition retard Tables
• Optional Cyclic idle (normal and cool-down)
• Optional 3D Idle controller Override Tables (one for Antilag and one for Cyclic Idle)
• Lockout condiitons based on engine speed and throttle position with hysteresis

Launch Control

• Single RPM, 3D RPM Table or Latched (RPM when button pressed) Launch modes
• Progressive cut control
• Selectable fuel or ignition limiting
• Selectable cut effect (adaptive or constant)
• Adjustable control range
• Vehicle speed controlled
• Ignition Trim with optional 3D table and relative or absolute ignition angle options
• Optional 3D Fuel Trim table

Gear Shift Control

• Digital input (clutch switch), gear lever force (sequential gearbox), gear lever force (H pattern gearbox), and gear barrel position sensor input options
• Timed or controlled modes
• Adjustable progressive cut levels
• Power re-introduction control
• Ignition retard control
• Fuel enrichment control
• Cut duration based on gear

Idle Control

• Solenoid, Stepper or EThrottle Control
• Open or Closed loop actuator control and Closed loop Ignition control available
• Large variety of position offsets for open loop and additional target offsets for closed loop actuator control
• Specific start-up offsets and hold times
• Dashpot functionality to smooth re-entry into idle and prevent undershoot

Electronic Throttle Control

• • Supports external controllers
  • Multiple 3D target tables

Knock Control

• 2 Built in Knock inputs
• Fuel Enrichment and Ignition Retard functionality
• Adjustable frequency filter
• Adjustable gain (per cylinder)
• Individual cylinder detection
• Individual cylinder ignition retard and fuel enrich
• Adjustable detection angle (start/end)
• Noise threshold table (3D)
• Adjustable ignition retard and fuel enrich sensitivity
• Configurable ignition reintroduction and fuel enrich decay

Variable Valve Timing Control

• Up to 4 cams independent control
• Supports many OEM applications
• Closed loop control
• Multiple 3D Cam angle target tables
• Optional advanced PID control settings for advanced tuners
• Automatic function for calibrating cam angles

TABLAS DE PROGRAMACION :

Ajustes para combustible:

• Ejes X e Y  Configurables
• Multiples tablas de combustible
• Tuneo 6D para combustible (3D Fuel Table + 3x3D tablas de ajuste superpuestas)
• Control de taza de inyeccion para modo Semi secuencial (Chispa perdida)
• Enriquecimiento maestro
• Primer pulso de arranque
• Pre arranque pulso
• Enriquecimiento en arranque
• Enriquecimiento POST-PARTIDA
• Enriquecimiento para calentamiento de motor
• Enriquecimiento para rápida (TPS)
• Correcion por TEMP de Aire
• Compensacion del DEADTIME del inyector
• Pulso corto del inyector con compensacion
• Injector Timing Control with Beginning / End Injection Definable
• Correcion por AFR
• Doble Circuito cerrado para correcion de combustible
• Correcion individual de combustible
• Fuel Cut para corte de inyeccion
• Carga de ralentí diferenciada
• Correcion por temperatura del combustible

Ajustes de ignicion

• Se puede Elegir el Maximo avance
• Ejes X e Y  Configurables
• Duracion de chispa
• Tabla de tiempo de Dwell . Ejes X e Y  Configurables
• Multiples tablas de avance
• Tuneo 6D para combustible (3D Fuel Table + 3x3D tablas de ajuste superpuestas)

• Correcion individual por cilindro

• Correcion por temperatura de aire
• Correcion por Voltaje
• Correcion por Temp de agua
• OEM Compatibility
• CDI Compatibility



  Procesador

  • 150 MHz Microprocesador especializado para motorsport
  • Control  de avance de 0.1 grados, combustible hasta  0.01 ms
  • 32 Bit Floating Point Calculation
  • 12 Bit ADC Resolution
  • 20000+ RPM
  • 4Gb Non Volatile FlasH
